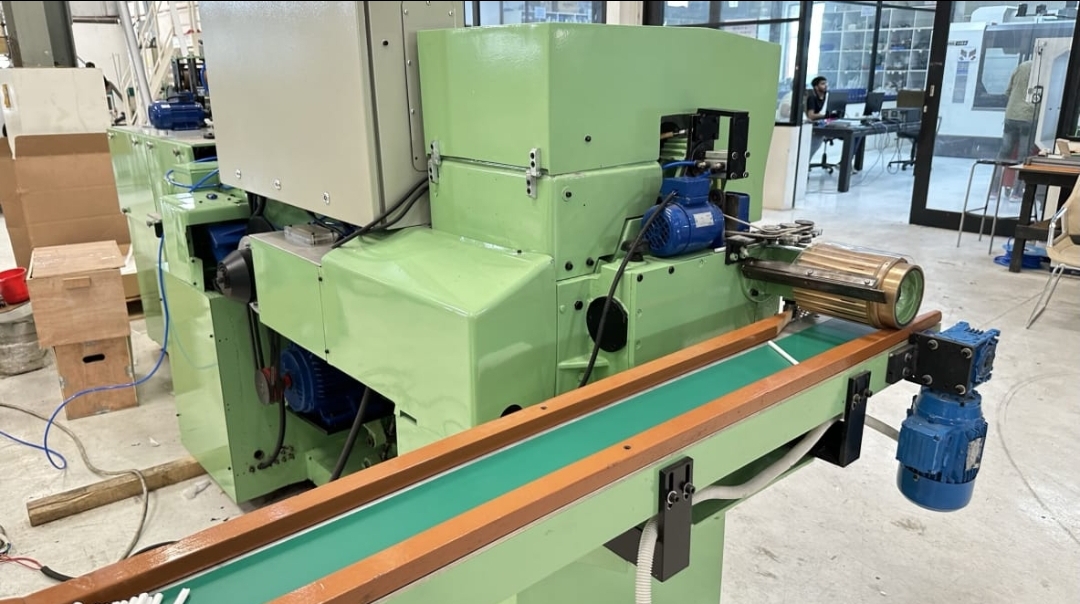

Cigarette filter machine, ZL21 Type.
Китайская модель фильтроделательной линии ZL 21.

Китайская модель фильтроделательной линии ZL 23. Аналог KDF2.

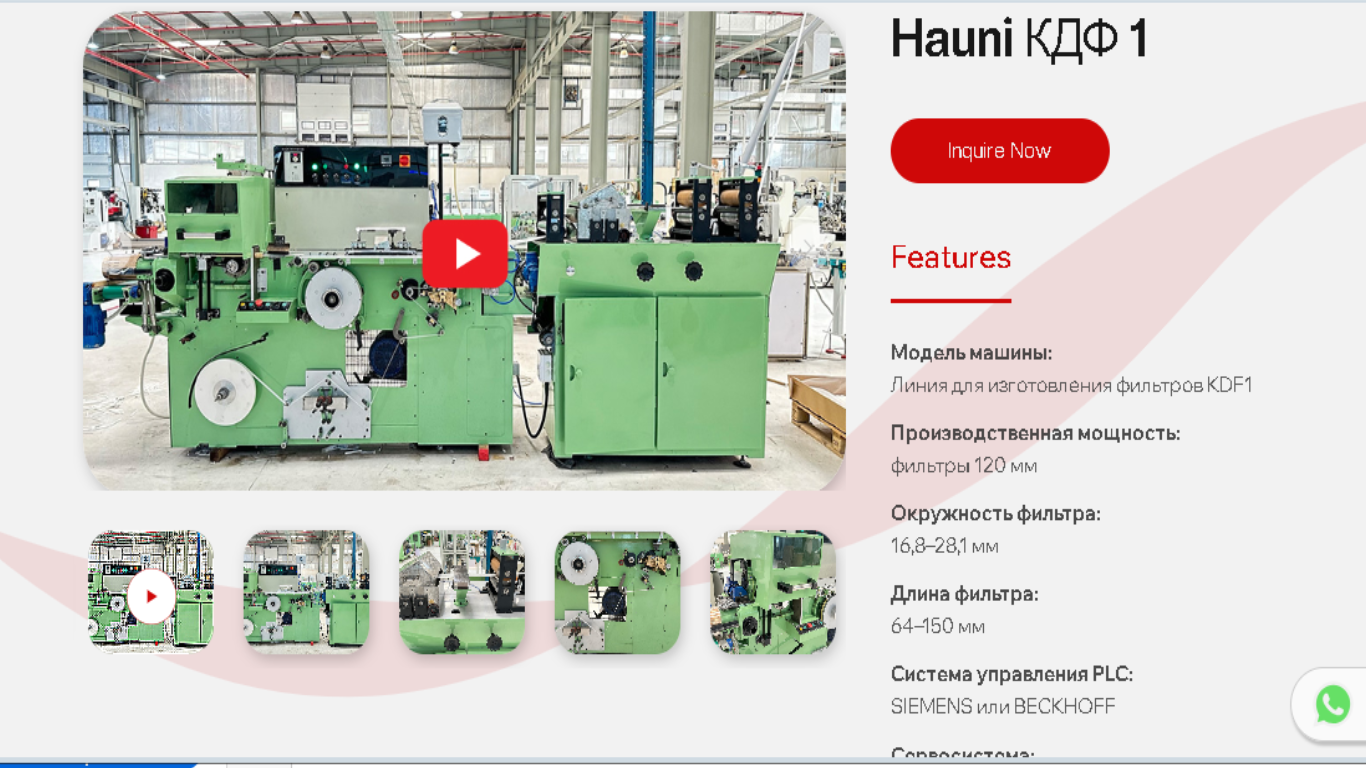

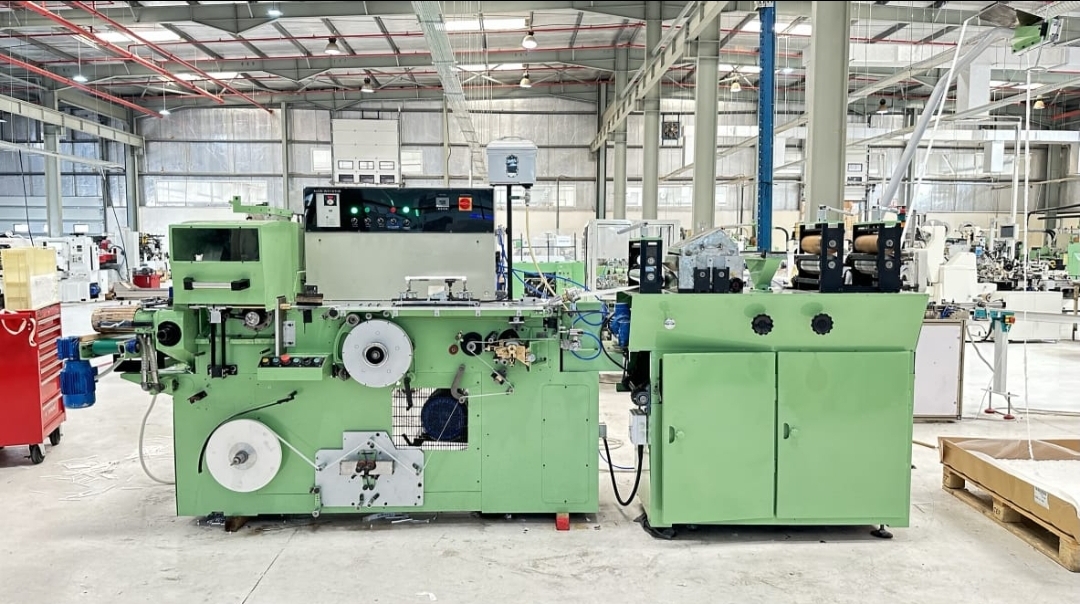

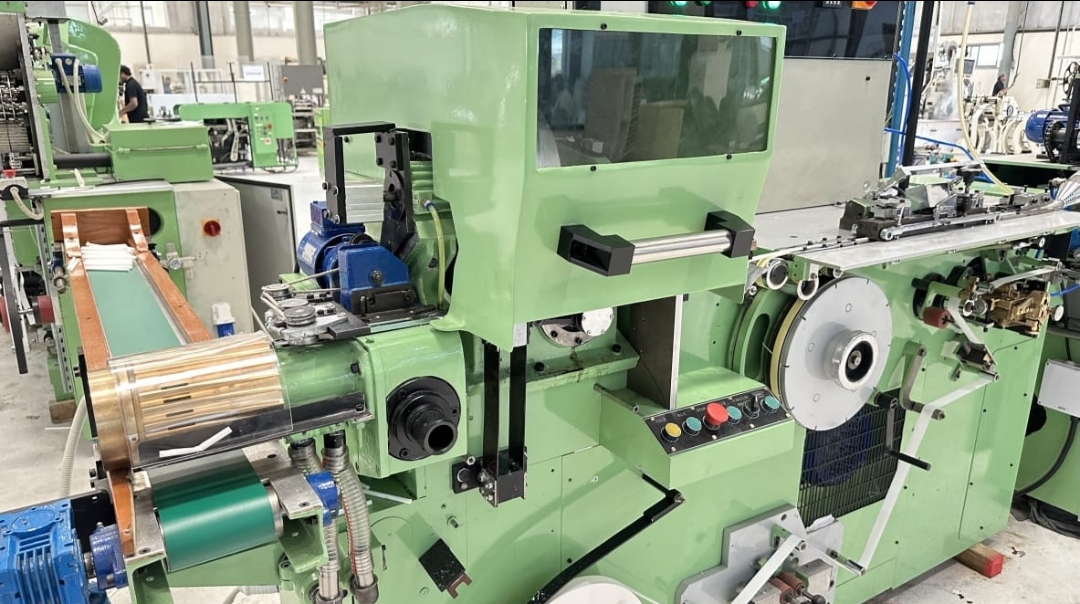

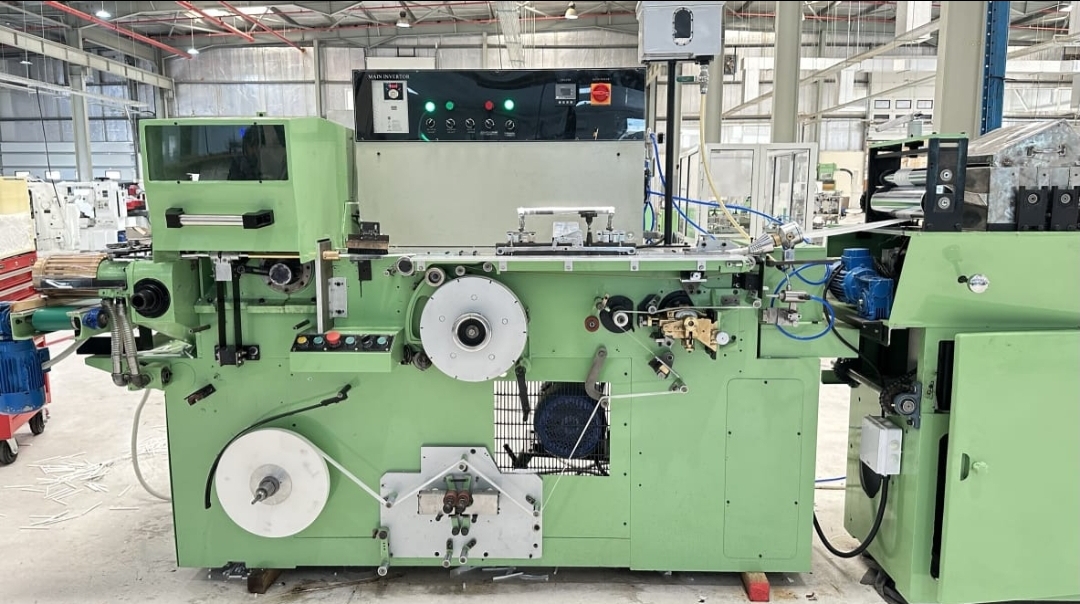

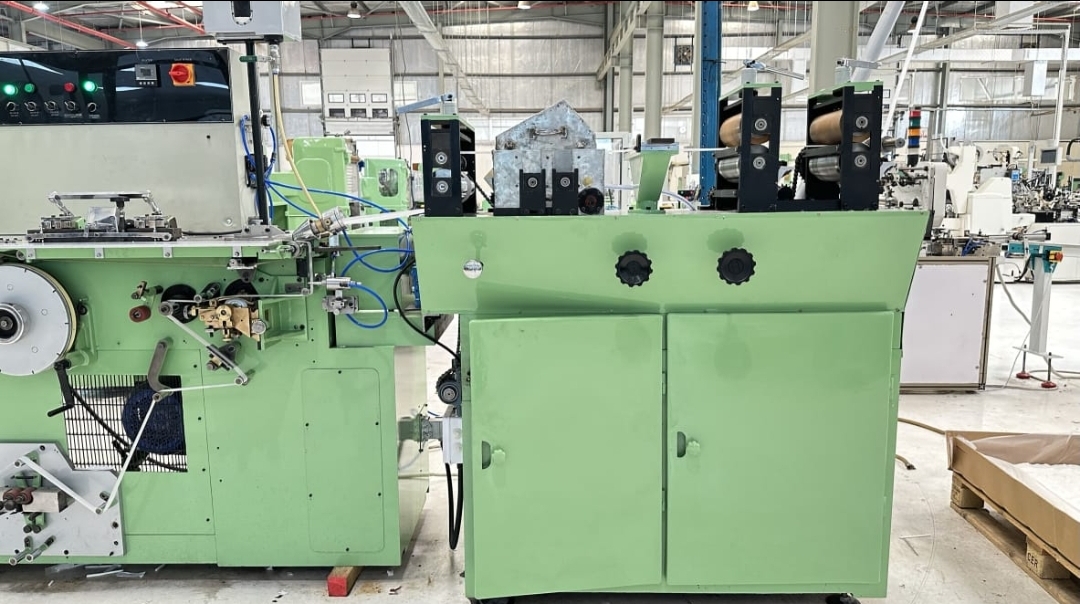

Арабский вариант фильтроделательной линии KDF2.
Правда качество изготавливаемых филтров на этой линии под очень большим вопросом.

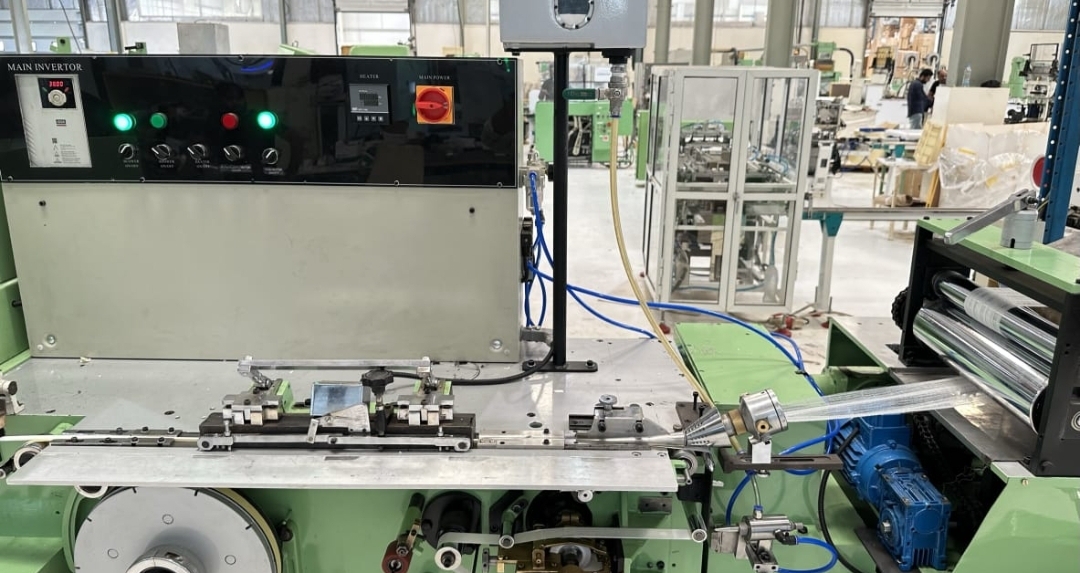

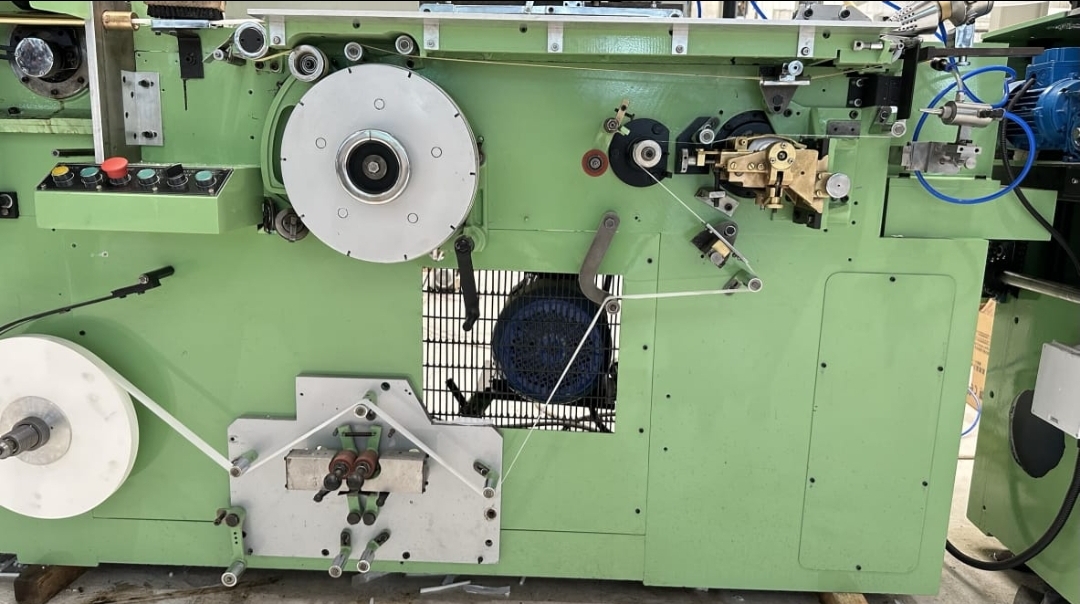

Фильтроделательная линия KDF2ER / HAUNI.

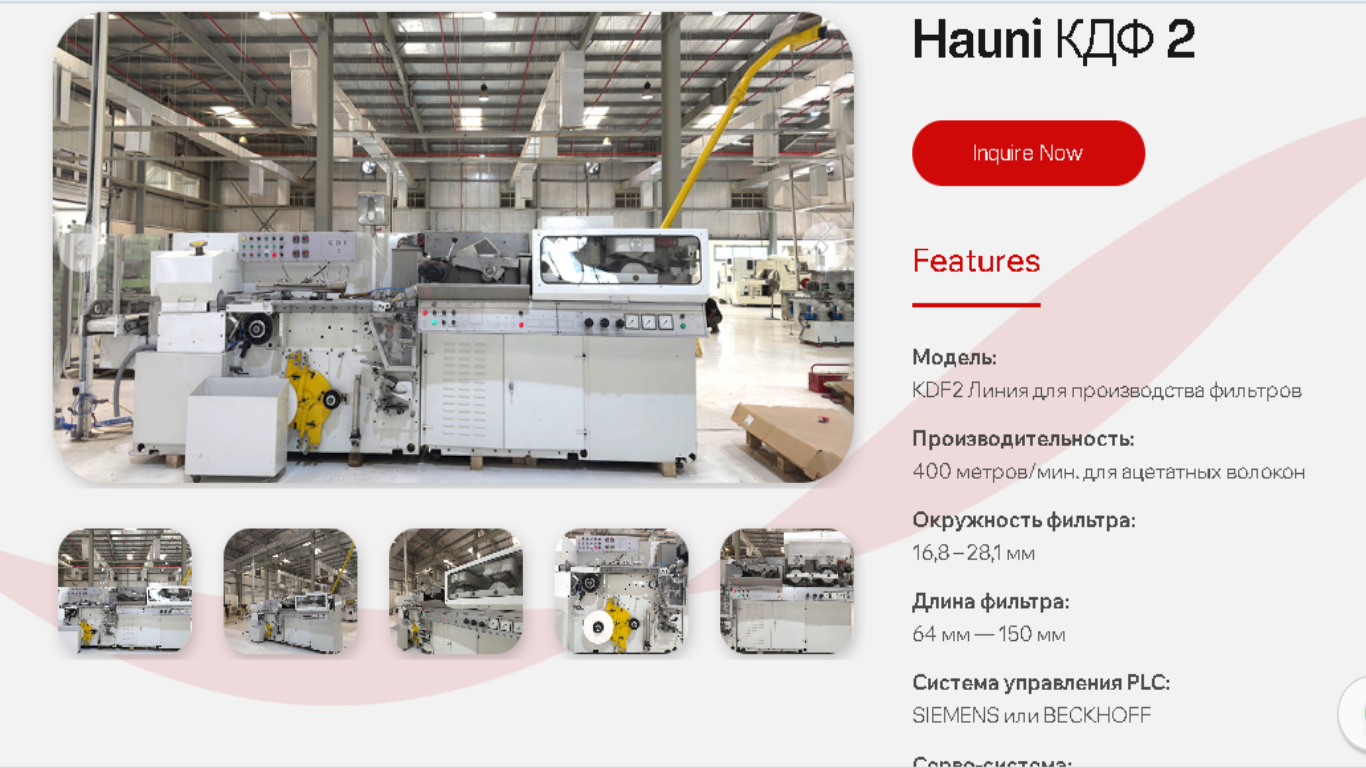

Hauni KDF-2
Model:KDF2 Filter Making Line
Production Capacity:400 Meter / Min. For Acetate Tows
Filter Circumference:16.8 – 28.1 mm
Filter Length:64mm – 150mm
PLC Control System:SIEMENS or BECKHOFF
Servo System:Lenze or Beckhoff
Circumference Control:KDF-2 Filter Maker with Tow Opener
HCF80 Auto Tray Filler
Power:KDF-2 / 40KW
HCF80 / 15KW
Total Weight:6.500 K

Форматная лента для фильтроделательных линий KDF2ER.

Cерийно применяется форматная лента типа NKO 43 длинной 2715 мм для нанесения горячего клея.
Для пористой фильтровой бумаги иногда нужно применять обрезиненные форматные лены.
Ширина форматной ленты зависит от окружности фильтропалочки.
Следующая зависимость: ширина ленты (мм)=окружность фильтропалочки (мм)-ширина охлаждающей перемычки. ( 5-6 мм)

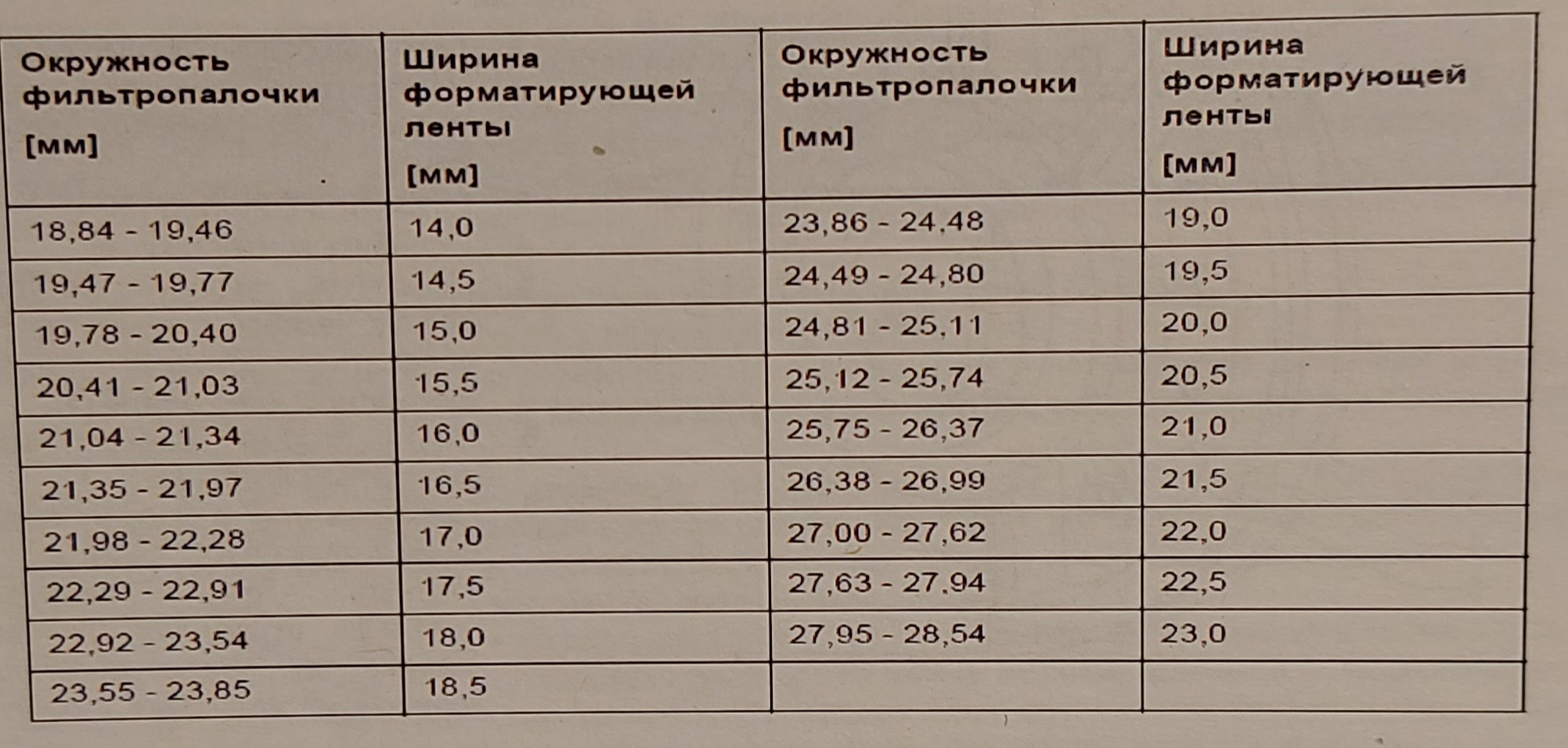

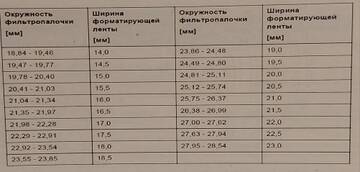

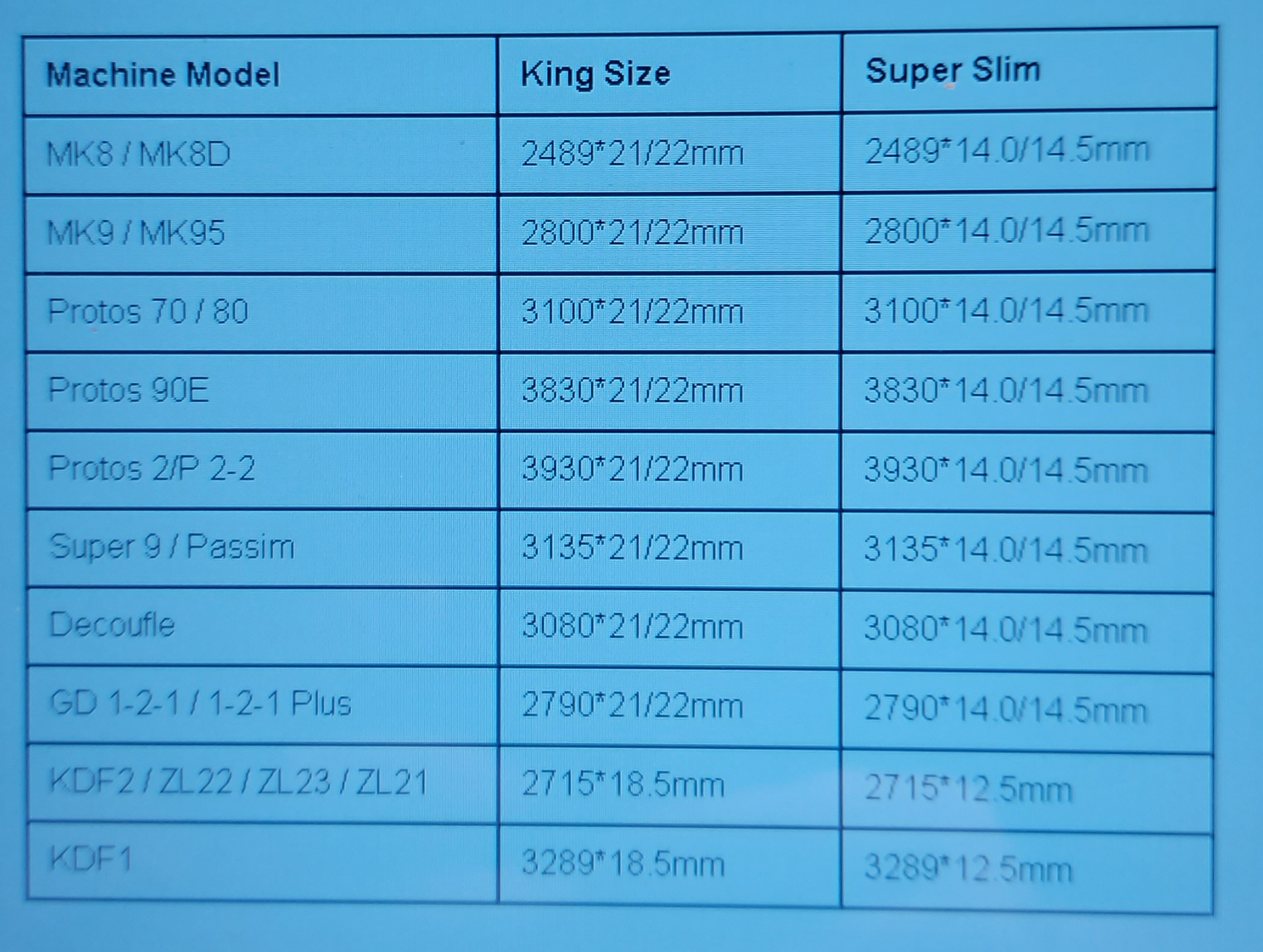

Фото: таблица размеров форматных лент для KDF2ER.

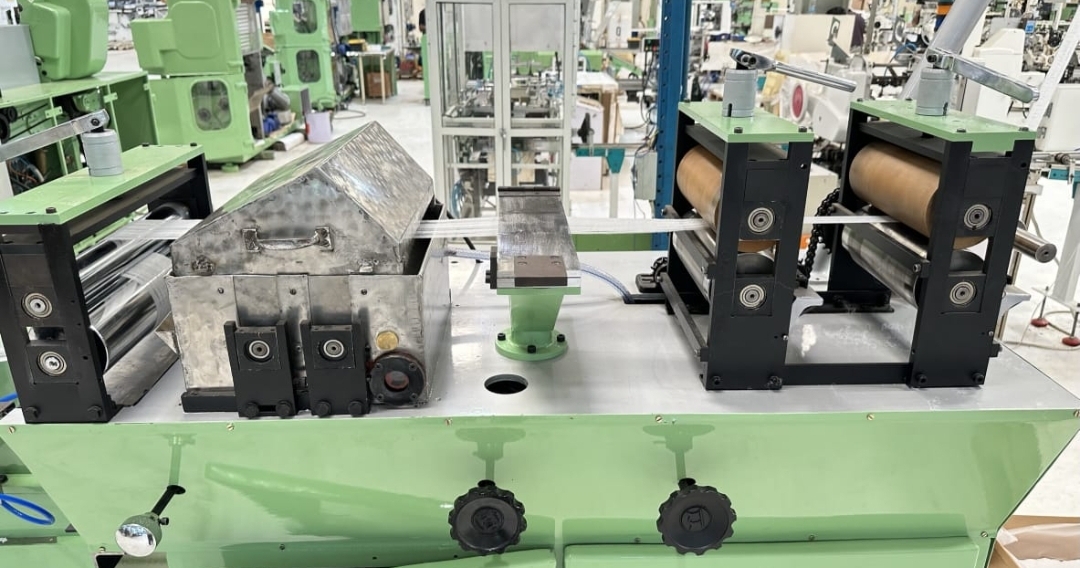

Технология изготовления фильтропалочки на участке AF 2R.

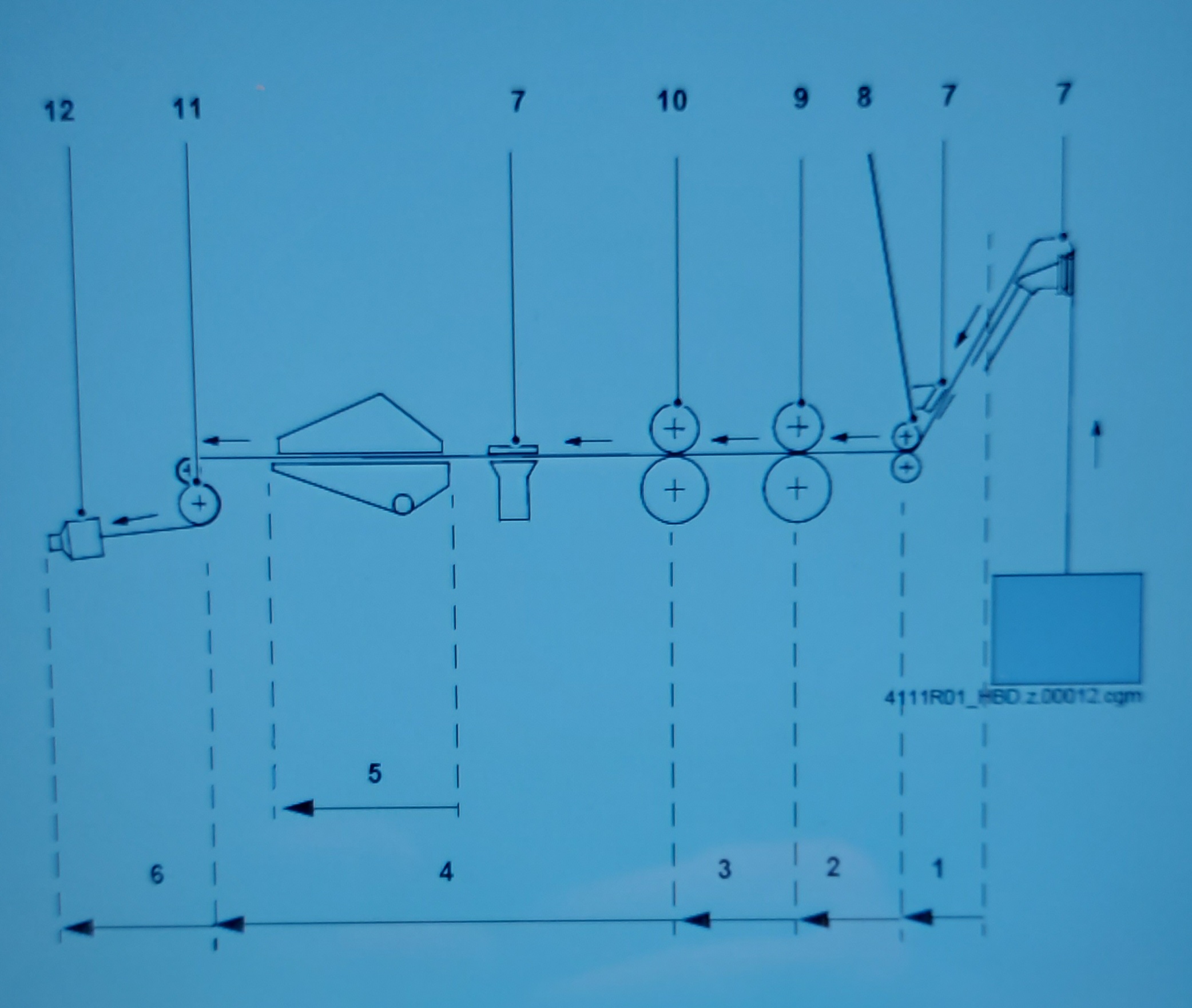

Поток материала
Поток материала (обозначен стрелками на изображениях функциональных
блоков) движется справа налево.
Подача жгута (1) Управление вводом жгута осуществляется с помощью консоли. Жгут из
кипы через направляющее кольцо и расширительное сопло (7) на консоли,
а также через еще одно расширительное сопло перед тормозным валиком
(8) подается в зону вытяжки.
Предварительная вытяжка жгута (2)
Тормозящие валики (8) за счет их давления прижима надвигаются на
натянутый жгут. Их частота вращения пропорционально зависит от тяги
жгута. За счет этого различные напряжения внутри жгута, возникающие в
результате вытягивания из кипы, компенсируются.
Подающие валики (9) протягивают жгут над консолью через тормозные
валики (8). Поскольку частота вращения тормозных валиков за счет их
прижима отстает от частоты вращения подающих валиков, возникает
предварительное натяжение жгута.
Вытяжка жгута (3)
Жгут вытягивается в зоне вытяжки между подающем валиком (9) и
вытяжным валиком (10).
При этом, вытягивающий валик (10) поворачивается быстрее подающего
валика (9).
Снятие напряжений в жгуте (4)
Чтобы предотвратить неконтролируемое снятие напряжений жгута в
фильтровом штранге, снятие напряжений жгута осуществляется между
вытягивающим валиком (10) и отдающем валиком (11) из-за соотношения
скоростей.
Опрыскивание жгута (5)
Внутри зоны расслабления жгут обрабатывается пластификатором. В
результате этого поверхность волокон жгута протравливается, и волокна в
точках прикосновения склеиваются.
Интенсивность опрыскивания пропорциональна скорости производства.
Передача жгута (6)
Транспортное сопло (12) передает и транспортирует расправленный,
вытянутый, расправленный и обработанный жгут на следующую машину.
При этом жгут связывается в штранг.
